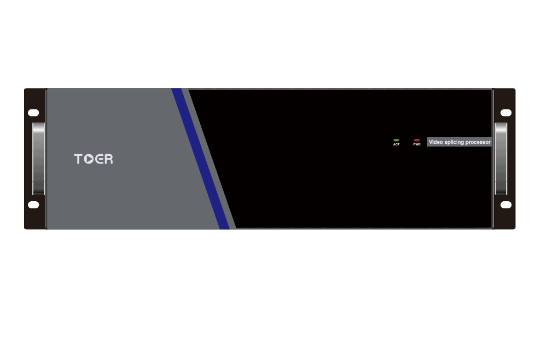

VS100系列視頻拼接處理器采用高速率、大容量、高性能純硬件架構，專為大型綜合顯示平臺設計，可采集多路超高清同時進行拼接、縮放、裁剪等視頻處理，高精度同步輸出，支持多用戶、跨平臺、跨系統訪問控制?？蓮V泛應用于安防監控、指揮調度、航空航天、廣播電視、教育科研、企業運維等領域。

功能特性

n 支持任意分辨率輸出，最高支持輸出分辨率1920×1200 @60Hz

n 支持LCD、DLP、LED大屏拼接顯示，輸出畫面可實現任意拼接顯示

n 采用RS232串口協議控制和LAN網口TCP/IP協議控制的控制方式

n 支持畫面任意開窗、疊加、漫游、縮放、拉伸等操作

n 高級控制卡支持高清底圖顯示、動態字幕功能設置

n 高級控制卡支持輸入源信號預覽、大屏畫面回顯功能

n 高級控制卡內置WEB人機交互控制界面，支持電腦、手機、平板等多種系統控制設備，且兼容多款瀏覽器，操作更便捷

n 采用模塊化設計和插卡式結構，內部自建核心運算機制，圖像處理性能優異

n 支持輸入信號源OSD自定義字符顯示功能，可以設置字符字體、大小、顏色、透明度、位置等

n 通過客戶端軟件可實現信號切換、信號預覽、拼接設置、場景調用、場景保存、場景預覽、分辨率設置、恢復出廠設置等

規格參數

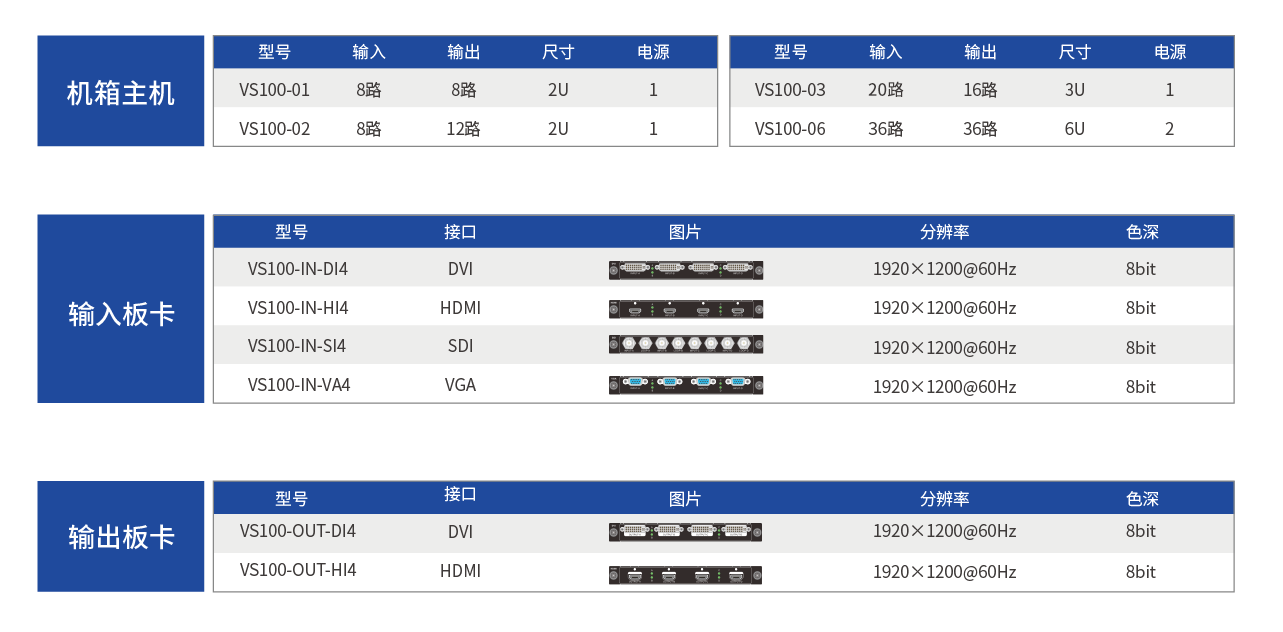

產品型號對比表

安防監控中心解決方案

方案背景

隨著經濟和科技的快速發展，面對日益龐大的數據信息，傳統的管理模式已經不能滿足城市對公共安全管控的戰略需求，信息化建設成為城市發展和數字化建設的重要組成。建設城市區域大數據可視化平臺，實現高效率、高質量的城市管理，成為維護城市安全穩定、打擊違法犯罪、提升居民幸福感的重要保障。

城市區域數字化網絡化可視化管理，承載了大量的數據信息，海量的視頻內容都需要通過大型綜合性可視化平臺統一管控和展示，不僅需要高質量的畫質、靈活的管理調度，還需要長時間不間斷穩定的工作，以確保整個監控中心的安全運行。

高分辨率信息展示

大型PLD/LCD/LED拼接屏幕是可視化展示完美平臺，通過無界系列視頻拼接矩陣，可以同時接入多路視頻信號，實現多畫面任意布局靈活展示、任意信號的局部放大呈現細節，展現超高分辨率的視頻圖像內容，實時呈現監控的真實現場環境和大量數據信息。

跨平臺可視化操作

無界系列管理平臺擁有可視化的人機交互界面，既可以實現靈活的信號調度切換，調整大屏顯示內容，還可以實時監視系統的輸入信號及大屏顯示內容,掌握系統運行狀態。用戶可以使用基于Windows/iOS/Android等不同平臺的電腦、手機、平板等設備訪問本平臺，實現對整個系統實現可視化管理和控制。

多級權限靈活管理

無界系列管理平臺可以對同一屏幕按區域進行屏幕分組管理，對不同用戶進行賬號管理權限分級，在同一平臺上實現大屏管理人員明確、職責分工明確。不同賬號用戶通過平臺可同時對大屏管理維護，系統操作實時共享，實現高效的協助。

功能豐富增強顯示

擁有輸入信號源OSD自定義字符顯示功能，可以對每路信號進行標注，輕松區分大量的視頻內容。高清底圖顯示和動態字幕功能，可以呈現高清圖片信息和動態橫幅標語。支持128個場景保存、調用和定時輪詢，實現所有顯示畫面布局的預置和靈活調用、場景自動輪詢切換。

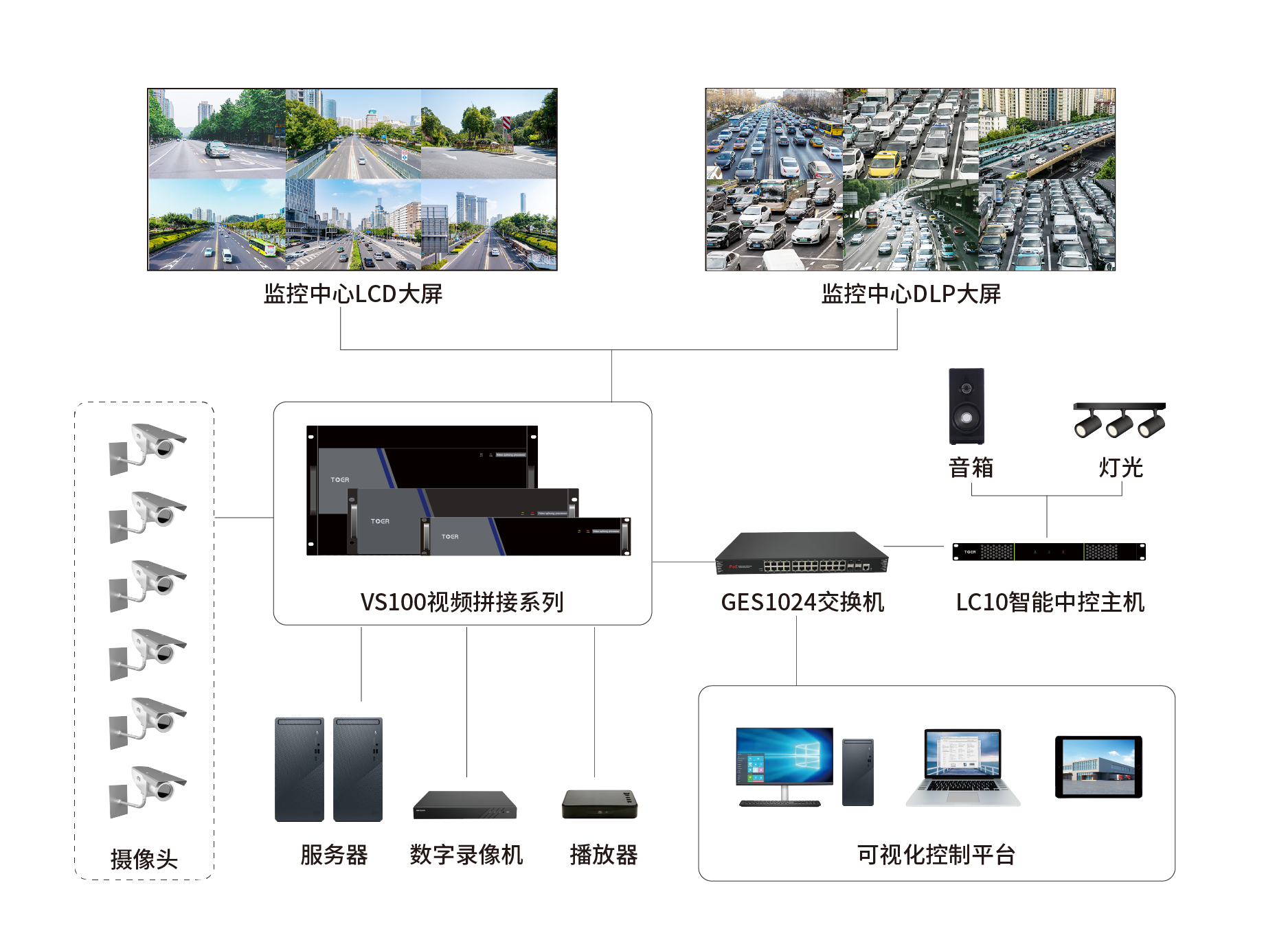

解決方案

核心優勢

1. 純硬件插板式結構，可以根據項目和用戶需求選擇不同機型、輸入及輸出的硬件，靈活配置；

2. 輸入輸出板卡支持熱插拔，增減或替換板卡無需斷電且不影響大屏顯示，運行穩定；

3. 支持輸入信號源OSD自定義字符顯示功能，可以設置字符字體、大小、顏色、透明度、位置等，方便管理；

4. 可實現多信號靈活拼接顯示、信號預覽、信號切換、多場保存、場景預覽、場景調用等功能；

5. 輸入源信號預覽、大屏畫面回顯功能、設備運行狀態檢測功能，可通過電腦、手機、平板等設備進行可視化管控，實時掌握系統信息；

6. 支持大型拼接屏幕顯示，******可支持36路視頻輸出接口連接大屏，可以對大屏進行分區分組管理。
