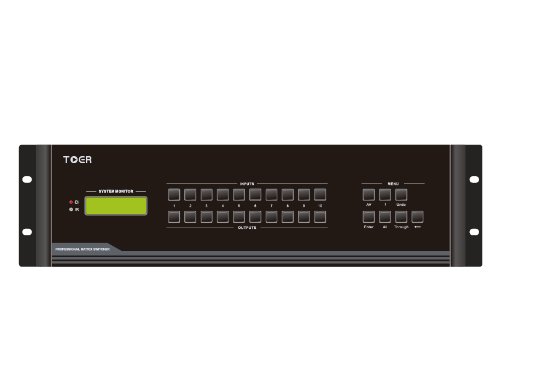

（一）插卡式混合矩陣

VH100系列插卡式混合矩陣是一款高性能的音視頻信號專業切換設備，可兼容不同信號類型輸入/輸出信號卡，用于多個信號輸入輸出交叉切換，提供獨立的音視頻信號輸入、輸出端子?？梢耘c輸入、輸出信號卡任意搭配，可插入搭配的無縫信號卡包括：HDMI、DVI、VGA、SDI、HDBT、CVBS、光纖等無縫輸入/輸出信號卡，結合不同信號卡功能可以解決綜合視聽的問題。
本系列產品主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場合。本產品帶有斷電記憶、音視頻同步等功能，并具備RS232通訊接口和TCP/IP控制，可以方便與個人電腦、遙控系統或各種遠端控制設備配合使用。

功能特性

n 模塊化設計，支持HDMI、DVI、VGA、SDI、HDBT、CVBS、光纖等任意無縫輸入/輸出信號卡，并可隨意搭配，提高系統靈活性。

n 控制方式靈活，具有按鍵操作，RS232控制功能和紅外控制功能，還可根據用戶需求，在混合插卡矩陣系列后面板定制網絡控制端口，方便客戶與各種控制設備配合使用。

n 任意搭配無縫板卡可實現無縫拼接顯示。

n 采用LCD顯示屏和指示燈實時顯示工作狀態。

n 支持10組場景保存與調用功能。

n 支持EDID學習功能。

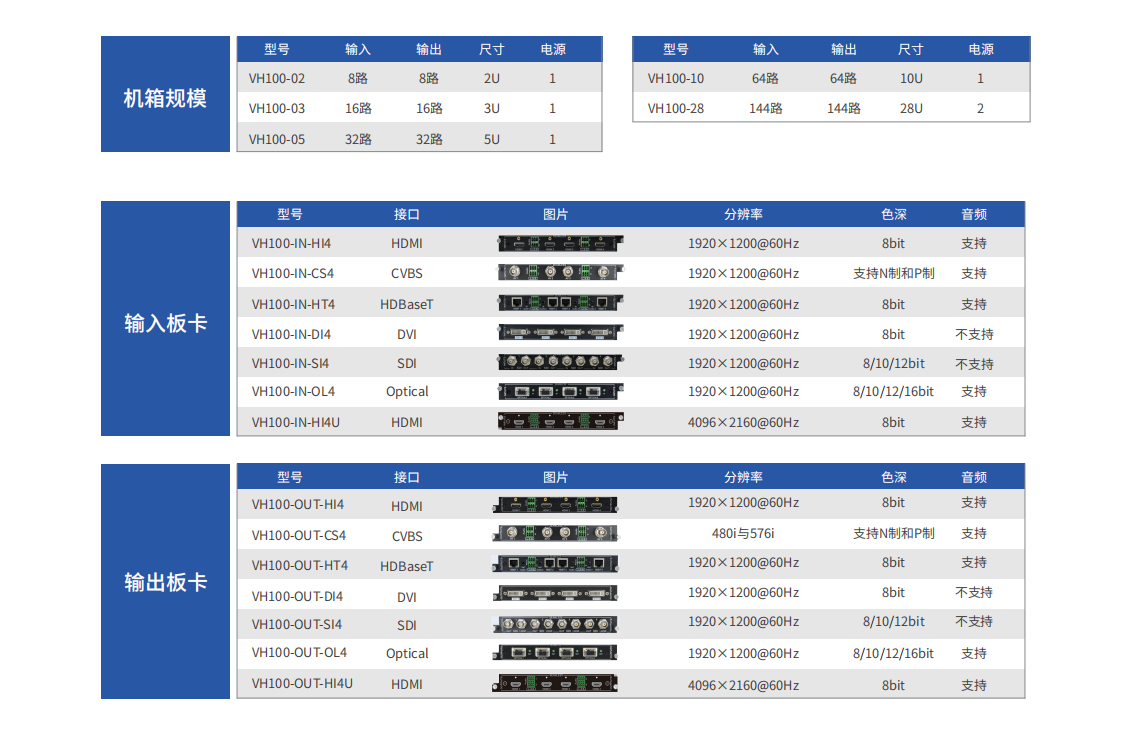

規格參數

應急指揮中心解決方案

方案背景

隨著我國經濟的不斷發展，以及城市人口、功能和規模的不斷擴展，城市環境日益復雜，各種安全風險也層出不窮，時刻面臨著各種突發事件的考驗。應急指揮中心作為一個保障公共安全、處置突發事件、預防和減少公共事件及其造成的損失的重要場所，在此得到了更多的關注。

應急指揮系統是在當前城市的基礎建設上，充分利用城市現有的資源，采用現代信息及通信等先進技術，建立的集通信、指揮和調度于一體，實現突發事件信息采集、傳輸、存儲、危機判定、決策分析、命令部署、實時溝通、聯動指揮、現場支持等功能的高度智能化的平臺，能夠整體提升城市的公共安全服務能力和水平。

應急指揮系統不僅在城市建設中有著舉足輕重的地位，其在公共安全、環境保護、企業生產等不同領域也有著重大作用。

高分辨率信息展示

大型PLD/LCD/LED拼接屏幕是可視化展示完美平臺，通過縱橫系列視頻矩陣，可以同時接入多路視頻信號，整合市內交通指揮監控、應急平臺數據信息及應急指揮會議視頻內容，有效呈現實時、直觀、全面的圖像信息。

音視頻信息多資源共享

有線、無線、音頻、視頻等多種資源的應用，通過程序共享系統實現了音視頻各類信息的快速報送，利用應急指揮系統實現各種決策和調度，實現了應對各類突發事件的集中處理?？梢詫?duì)遠程多個發生狀況的視頻同時查看并切換到會議系統，可以邀請多個領導、專家參與到應急指揮中來。

視頻遠程應急指揮

通過網絡、光纖等方式可以接入監控系統和應急系統，整合接入各市指揮監控系統視頻信號接入平臺，擴大監控有效覆蓋面，提供實時、直觀、全面的輔助圖像信息，共享各類信息的快速報送，及時調動各級應急指揮相關人員。有效實施應急預案、資源共享、事件上報、協調處置、事故災害評估和應急處置。

多級權限靈活管理

綜合管理平臺可以對同一屏幕按區域進行屏幕分組管理，對不同用戶進行賬號管理權限分級，在同一平臺上實現大屏管理人員明確、職責分工明確。不同賬號用戶通過平臺可同時對大屏管理維護，系統操作實時共享，實現高效的協助。

跨平臺可視化操作

采用可視化的人機交互操作平臺，既可以實現靈活的信號調度切換，調整大屏顯示內容，還可以實時監視系統的輸入信號及大屏顯示內容,掌握系統運行狀態。用戶可以使用基于Windows/iOS/Android等不同平臺的電腦、手機、平板等設備訪問本平臺，實現對整個系統實現可視化管理和控制。

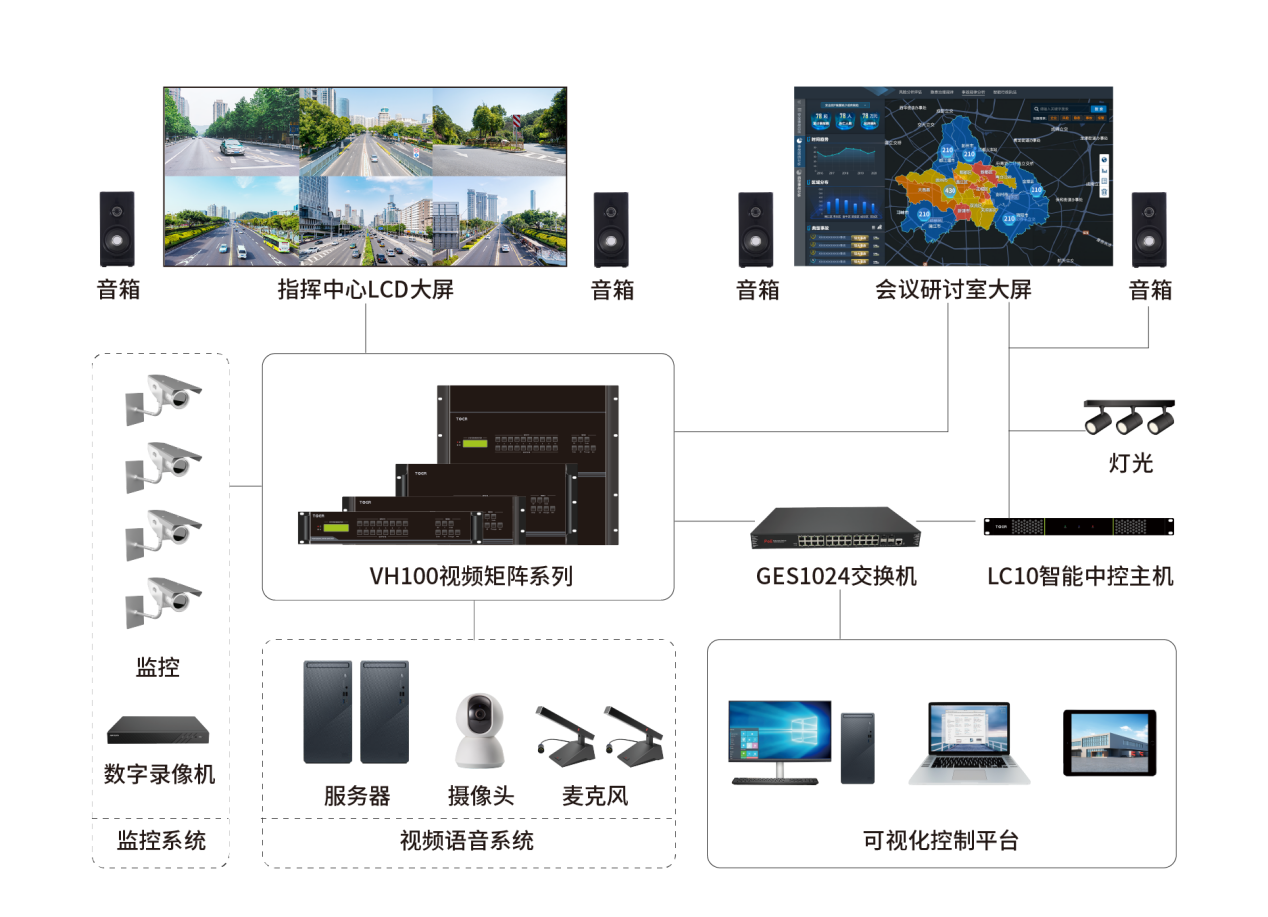

解決方案

核心優勢

1、多類型視頻輸入接口，單臺設備******可支持144路信號源，可以同時接入數字信號和模擬信號，實現混合信號的無縫切換，呈現更多視頻內容；

2、模塊化插板式設計，可搭配光纖接口實現遠距離信號傳輸，實現遠程信號的接入和調用；

3、支持輸入信號源OSD自定義字符顯示功能，可以設置字符字體、大小、顏色、透明度、位置等，輕松管理多路信號；

4、支持音頻、視頻同步處理和切換，多系統聯動，

5、輸入自動均衡信號適應能力強，輸出預加重功能，有效減少因?yàn)榫€路傳輸而導致的確定性抖動，系統整體兼容性強；

6、支持電腦、平板、手機等多平臺控制，還可以支持按鍵、遙控、控制面板等多種控制方法任意切換，使得操作更加靈活便捷。

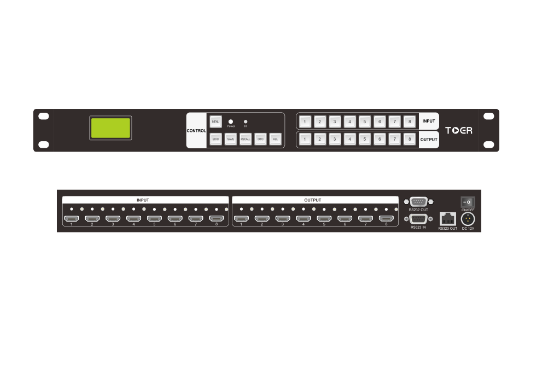

（二）矩陣切換器

矩陣切換器采用高性能純硬件架構，在處理數字信號和模擬信號混合輸入輸出的同時，可實現音視頻信號同步切換，是一類接口豐富、兼容性強、穩定性高、功能強勁的專業設備。本系列包含2個型號，分別為4X4，8X8路HDMI固定式矩陣。作為新一代HDMI矩陣，支持HDMI1.4a標準，支持音視頻同步切換，適用于會議室、指揮中心、多媒體室等應用場景。

功能特性

n 全硬件架構無CPU和操作系統；

n 所有板卡模塊化設計，支持熱插拔，系統穩定可靠；

n 支持HDCP解密、藍光，3D；

n 支持信號時序重整, CEC, 36位真彩技術；

n 支持HDMI 1.4a協議版本;

n 支持按鍵，紅外遙控，RS232串口控制方式；

n 支持EDID自適應功能，更好適應現場多樣化的顯示設備，提高兼容性；

n 長線驅動能力:輸入帶有自動均衡，有效減少因?yàn)榫€路傳輸而導致的確定性抖動；

n 輸出帶有預加重功能，以便長線傳輸后接收端仍可接收信號，使用高品質HDMI 2.0 版本的線纜，輸入輸出距離可達25米；

n 輸入支持接收延遲，有效應對當差分對線不等長時進行時間補償；

n 掉電記憶現場保護功能；

n HDMI視頻矩陣采用外置電源，航空式螺旋電源接口，為電源的穩定性保駕護航。

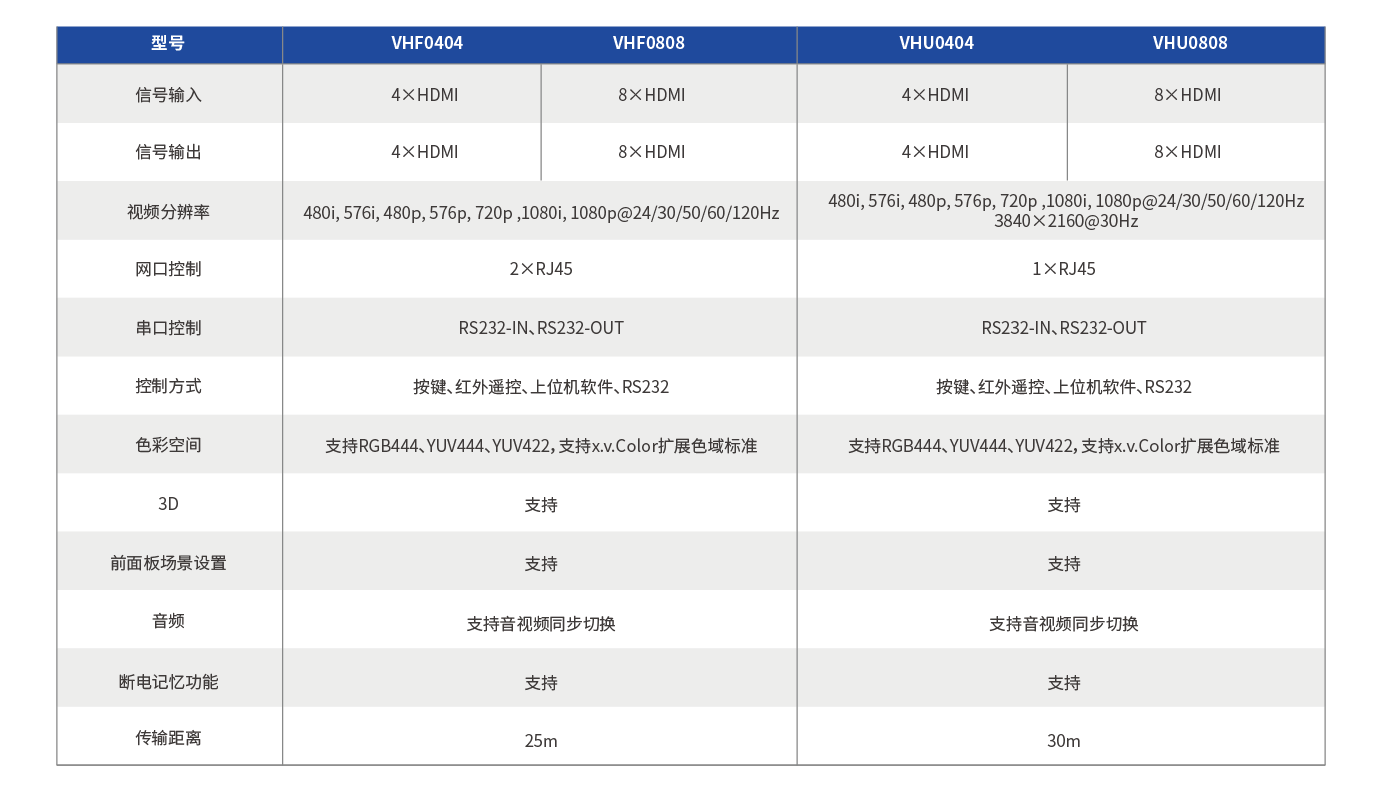

規格參數
